隨著全球?qū)δ苄А⒐β拭芏群拖到y(tǒng)小型化要求的不斷提升，傳統硅基功率器件的性能已逼近其物理極限。作為第三代寬禁帶半導體的核心代表，氮化鎵（GaN）以其卓越的材料特性，正在電力電子領域引發一場深刻的技術變革。
01.核心材料科學與外延技術：GaN性能的根基
氮化鎵的性能優勢源于其內在的物理特性，與硅（Si）和碳化硅（SiC）相比，它在關鍵指標上實現了代際跨越：
寬禁帶寬度 (Wide Bandgap)：
GaN的禁帶寬度為3.4eV，遠高于Si的1.12eV。這使其擁有更高的臨界擊穿場強（~3.3 MV/cm），賦予了器件優異的耐高壓能力和高溫穩定性。
高電子遷移率 (High Electron Mobility)：
在GaN HEMT（高電子遷移率晶體管）結構中，通過AlGaN/GaN異質結形成的二維電子氣（2DEG），其電子遷移率極高（>1500 cm²/Vs），從而實現了極低的導通電阻（Rds(on)）。
高電子飽和速率 (High Electron Saturation Velocity)：
GaN的電子飽和速率是Si的2倍以上，這使得器件具備極快的開關瞬態響應，是實現高頻工作的核心基礎。
目前，GaN功率器件主要采用異質外延技術，襯底選擇是決定成本、性能和應用場景的關鍵：
硅基氮化鎵 (GaN-on-Si)：
當前功率電子領域的主流技術路線。它借助成熟、低成本的硅晶圓產業鏈（已達8英寸量產），顯著降低了GaN器件的制造成本。技術挑戰在于克服GaN與Si之間高達17%的晶格失配和54%的熱失配，這需要通過復雜的緩沖層設計來控制應力與位錯密度，以保證器件的良率和長期可靠性。
碳化硅基氮化鎵 (GaN-on-SiC)：

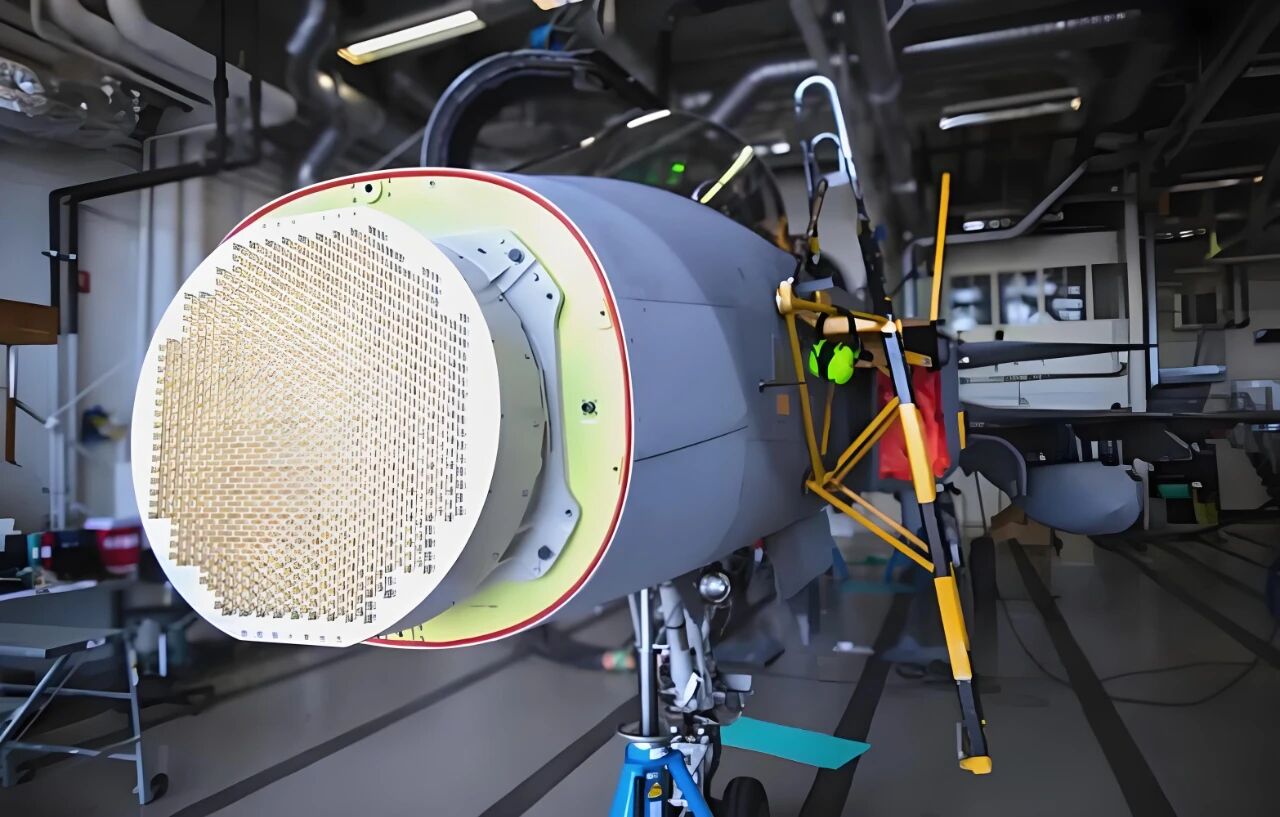

SiC襯底與GaN的晶格和熱匹配性更佳，且SiC自身熱導率極高（>370 W/mK），散熱性能卓越。因此，GaN-on-SiC主要應用于對可靠性和散熱要求極為苛刻的高頻射頻（RF）領域，如5G通信基站和國防雷達。其高昂的成本限制了其在通用功率市場的應用。
02.器件架構與性能量化：FoM定義的效率邊界
GaN功率器件的優越性，可以通過關鍵的品質因數（Figure of Merit, FoM）進行量化。常用的FoM為導通電阻與柵極電荷的乘積 (Rds(on) x Qg)，該值越低，代表器件在實現低導通損耗的同時，僅需極低的驅動能量，開關損耗也隨之降低。GaN HEMT的FoM比最先進的硅基MOSFET低一個數量級。
極低的開關損耗：GaN HEMT幾乎為零的反向恢復電荷（Qrr），從根本上消除了硅基MOSFET在硬開關應用中的主要損耗來源。結合其極低的輸出電容（Coss）和柵極電荷（Qg），使得GaN器件在高頻（MHz級別）開關時仍能保持極高效率。
更低的導通損耗：得益于2DEG的高載流子濃度和遷移率，在相同的芯片面積和耐壓等級下，GaN HEMT的單位面積導通電阻（Ron,sp）遠低于硅器件。
器件類型：商用GaN功率器件主要為增強型（E-mode）HEMT，即常關型器件，符合電力系統的安全規范，可直接替代傳統MOSFET。其設計需要精確控制柵極結構，是GaN制造工藝的核心難點之一。
03.先進封裝與系統集成：釋放GaN的全部潛能
GaN器件的超快開關速度（極高的dV/dt和dI/dt）對封裝和系統布局提出了嚴苛挑戰。傳統引線封裝帶來的寄生電感會引發嚴重的電壓過沖和振蕩，抵消材料本身的性能優勢。
低寄生參數封裝：
為最大化性能，業界普遍采用QFN、DFN、LGA等無引線表面貼裝封裝，以最大程度縮短電流路徑。倒裝芯片（Flip-Chip）技術則完全消除了鍵合線，將寄生電感降至最低，是更高性能應用的選擇。
熱管理優化：
高功率密度要求高效的散熱路徑。底部散熱焊盤（Exposed Pad）已成為標配，而更先進的雙面散熱封裝和嵌入式基板（Embedded Substrate）技術，正在進一步提升熱性能，以滿足更嚴苛的應用需求。
驅動與控制集成：
GaN HEMT對柵極驅動非常敏感。將驅動器與GaN HEMT共同封裝在SiP（System-in-Package）模塊中，或直接在GaN芯片上單片集成驅動與邏輯電路（GaN IC），能從根本上消除柵極驅動回路的寄生電感，實現最穩定、最高效的開關操作，并極大簡化了用戶的系統設計。
04.關鍵工業應用領域的價值主張
將GaN技術導入產品，對生產型企業意味著系統級的價值提升：
數據中心與通信電源：
面對日益增長的能耗壓力和“碳中和”目標，GaN技術是提升電源轉換效率（如實現Titanium+標準）、增加機架功率密度、并推廣48V總線架構的關鍵。高頻化使得磁性元件（電感、變壓器）和電容體積大幅縮小，從而降低系統尺寸、重量和BOM成本。
工業自動化與電機驅動：
在伺服驅動器和機器人控制中，GaN的高開關頻率允許實現更高精度的電流環控制，提升電機響應速度和定位精度。同時，減小無源器件體積，使驅動器可以更緊湊地集成到電機本身，形成一體化智能電機。
新能源汽車與充電設施：
在車載充電機（OBC）和DC/DC轉換器中，GaN的高效率能直接減少充電損耗和散熱系統負擔，有助于減輕整車重量，提升續航。在直流快充樁模塊中，GaN同樣能以更小的體積實現更高的充電功率。
可再生能源：
在光伏微型逆變器和儲能系統（ESS）中，GaN的高效率意味著更少的能量在轉換中被浪費，能最大化太陽能利用率和電池的有效循環壽命。
